[询比价采购]义煤集团新安县云顶煤业公司煤仓安全管理系统公开询比价采购公告

收藏
打印
转载
字小
字大+

信息时间：

2025-08-04

招标文件下载

我要报名

******集团新安县云顶煤业公司煤仓安全管理系统

公开询比价采购公告

一、采购条件

******有限公司，采购资金为企业自筹资金。项目已具备采购条件，现对该项目进行询比价采购。

二、招标范围及要求

1、项目内容：（后附技术要求）

序号	设备名称	规格/型号	单位	数量
1	工控机	I7处理器,16G 内存，2G显存，硬盘1T含音箱、显示器、无线键鼠	套	2
2	煤矿图像识别智能控制系统	V1.0	套	1
3	雷达物位3D扫描成像系统	定制开发	套	1
4	矿用本安型图像处理摄像仪	KBA12(A)	台	12
5	矿用本安型热成像摄像仪	KBA12R	台	5
6	矿用隔爆兼本安型声光报警器	KXB127	台	8
7	矿用浇封兼本安型直流稳压电源	KDW660/12B	台	16
8	矿用本安型雷达物位仪	GUL60	台	2
9	矿用本安型操作箱	CXH12	台	4
10	矿用隔爆兼本安型直流稳压电源	KDW660/18B	台	4
11	矿用本安型雷达物位扫描仪	GUL60K	台	2
12	煤矿用通信电缆	MHYVP 4×0.75	米	600
13	煤矿用通信电缆	MHSYV-5 4×2×0.5	米	800
14	矿用电力电缆	MVV3×1.5	米	600
15	矿用本安电路用接线盒	4通	个	16
16	辅材	满足现场使用需求	批	1
备注：1.具有独立的法人资格，开具13%的专用增值税发票 2.具备相关系统及设备设计、生产、维修资质，注册资金不得低于1000万元。 3.两年内有不于3个煤矿企业煤仓安全管理系统建设案例。（详见技术要求）

******有限公司。

3、付款方式：安装完成验收合格后，供方开具13%增值税专用发票，办理入账后按矿方资金计划分期付款，留10%质保金，质保期一年后无质量问题一次性付清。供方必须响应我方付款方式,有预付款或发货款的，视为无效报价。

4、报名要求：报名厂商必须上传营业执照、报价人身份证件、报价产品资料证件、代理授权书、营业范围具有标的生产或销售证件。

5、报价响应：指定生产厂家、品牌和型号的物资，必须按指定要求进行报价；未指定品牌的，报价时必须写明所报产品的品牌及生产厂家。如未按采购方指定生产厂家、品牌和规格报价的视为恶意报价，报价无效，并列入供应商黑名单，取消以后参与报名、报价资格。

6、供应商应本着诚信合作的原则参与报价，不得为达到中标目的，以质次价低、假冒伪劣物资参与报价。若中标后供应物资不能满足采购方要求或出现质量问题，将做退货处理，并停止货款支付，列入供应商黑名单，取消以后参与报名、报价资格。

7、中标厂商以价格问题、货源问题、操作人员失误等为理由推脱、拒绝签订合同或签订合同后拒不履行合同的，采购单位再次组织公开询比价时不得参与本项目报名、报价，至少一年内不得参与采购方各类物资采购项目报价事宜。

8、供应商严禁进行围标、串标、陪标等行为，一经发现列入供应商黑名单，取消以后参与报名、报价资格。

9、凡起诉过我矿及存在关联关系的供应商，报名均不审核通过。

10、交货时间：签订合同为准。

以上标红内容非常重要，务必认真阅读！

三、供应商资格要求

本次采购在“中原云商电子招投标平台”（ ******）上进行，只接受在平台注册并审核通过的合格供应商投标，未注册的供应商请登陆平台先进行注册，待通过审核后方可报名参加。

1、供应商需满足如下通用资格要求：

（1）供应商须为中华人民共和国境内依法注册的具有一般纳税人资格的企业法人，经营范围、资质覆盖所应答的主要产品（见采购物料明细），并具备应答项目的能力。

（2）供应商为代理商须提供生产制造厂家授权委托书，且生产厂家和其授权的代理商不得同时参与投标。

（3）特殊物资,当采购人有要求时,需提供应答产品的“三证一标志”（即生产许可证、产品合格证、防爆合格证、矿用产品安全标志证书）、供货业绩及证明材料。

（4）在河南能源范围内货物采购应答活动、供货合同履行、售后服务及产品运行过程中，未受到采购项目单位及其所属单位的质量或履约服务投诉。

（5）具备采购人其它指定能力要求的。

（6）本次采购不接受联合体投标。

2、供应商不得存在下列情形之一：

（1）与采购组织人存在利害关系可能影响采购公正性的法人、其他组织或者个人，不得参加投标。

（2）供应商提供的货物和服务侵犯或违反任何第三方的工业产权、知识产权或引起索赔。

（3）法定代表人、单位负责人或项目负责人为同一人或者存在控股、参股、管理等关联关系的不同单位，参加同一采购项目报价的。

（******集团公司通报批评或投诉。

（5）以往供货中出现过质量问题、价格虚高、逾期交货、服务不及时等不诚信行为的。

（6）在投标截止日前三年内发生因供应商原因造成的重大安全生产事故或重大质量事故的。

（7）被列入河南能源供应商黑名单中的。

（8）被暂停或取消应答资格的。

四、供应商须知

1、本次采购的商务和技术要求（厂商要求、询价条款及相关附件等信息），供应商报名前务必仔细阅读并充分了解。如有任何疑问，可与采购方业务人员进行沟通。如有任何偏离，在报名及报价时必须如实说明；未提出任何偏离的，视为完全响应；存在实质性偏离的，视为不响应采购要求。

2、供应商必须在报价截止前至少提前24小时完成报名，否则，采购方有权不予审核通过。本次采购公示期内，如生产建设急需，采购方有权根据项目实施进度提前截止报价。

3、报价：供应商报价应为含税到货价（即货到采购人仓库的交货价，含税、运费、装车费、卸车费、保险费等一切费用），货物运送至指定交货地点并交付给产品使用人之前，货物毁损灭失的风险由出卖人负担。

备注：参与供应商报价时注意：我单位核价时，含税单价只保留小数点后两位，其余全部清空（不采用四舍五入法）。

4、煤矿井下用设备应符合有关矿用产品要求，需提供必备的矿用产品安全标志证书、防爆合格证等资质证书 (具体要求详见供货要求技术规范书)，且投标产品须符合国家相关法律法规、行业技术标准及检验检测规范。

5、通过报名的供应商，均被视为已充分理解本公告的有关要求，采购人无责任承担其是否符合合格供应商条件而引起的一切后果。

6、采购单位不承担网上报价单位投递的各种文件、资料以及因报价单位参加本次采购活动所发生的任何成本或费用。

7、中标单位必须在竞价结束接到通知后最迟7日内完成合同（技术协议）签订，否则，采购方有权取消其中标资格。

8、本项目不属于依法必招采购项目，相关法律、法规中关于依法必须招标采购项目的有关规定不适用本项目。

五、采购文件的获取

本次采购采取公开询比价采购方式，在“中原云商电子招投标平台”（ ******）上发布公开询比价采购公告，内容以平台发布的相关信息为准。

六、报名、报价、核价

1、通过资格审核：需上传PDF格式资质审核文件，通过资格审核后，方可报价。公告有效时间7天（正常工作日不少于5天），在此时间内报名的合格供应商给予审核通过；最后一天为审核预留时间，当天报名的供应商，不予审核。资质审核文件：是指投标人认为能证明其履约能力的相关证明材料，包括但不仅限于：企业资质材料；投标产品说明书、生产许可证、矿用产品证书、质量体系认证、检测证书等；近年来同类项目供货业绩；资质审核文件要求均加盖公章扫描后在报名同时上传。

2、报价截止时间：2025年8月10日15时。

3、核价方式：

(1)供应商在提交询价响应文件截止时间前，可以对所提交的响应文件进行补充、修改或撤回。补充、修改内容需要在原提交响应文件基础上加以补充与修改，不允许将补充与修改部分独立出来。询比价小组以最后一次提交的响应文件作为评审依据。

(2)核价方式：采用“合理低价法”，如有报价相同的情况发生，优选供货业绩较好的、公司推荐产品品牌的及应答产品市场知名度较高的供货商为第一中标人。如果出现最低价拟成交供应商不愿意签订合同的，则与报价第二低的供应商洽谈，如第二低的供应商也不愿签订合同，与报价第三低的供应商洽谈以此类推。

七、废标

1、发生下列情形之一的，本次采购废标。

（1）参加报价单位少于三家，或符合报价要求的单位少于三家，竞争性不足的（但采购单位生产经营急需的除外）。

（2）报价单位报价均严重超出招标人预算的。

（3）报价单位报价均严重偏离正常市场价格的。

（4）未响应采购方全部要求的

（5）因情况发生变化，该采购任务被取消的。

（6）询比价小组否决所有报价的。

（7）询比价小组推荐意见未获得采购单位招议标领导小组批准的。

（8）其他不符合公平、公开、公正原则和有关法律、法规及行业、采购单位规定的。

2、不论本次采购结果如何，采购单位不承担报价单位准备报价和递交报价，以及参加本次采购活动所发生的任何成本或费用。

3、开标方式：电子一步法。

八、授予合同

1、合同授予标准

采购单位将把合同授予那些符合采购文件实质性要求、质量和服务相当且报价最低，综合评比最优的供应商。

2、采购单位有接受和拒绝任何或所有报价的权利

采购单位在授予合同之前，任何时候都有权接受或拒绝任何报价，并无须向受影响的报价单位承担任何责任。

3、中标通知书

（1）采购单位将在“中原云商电子招投标平台”公布中标信息。

（2）中标通知书将是合同的一个组成部分。

4、中标单位依据采购单位成交通知书签订合同；如果中标人没有按照规定签订合同，采购单位将有充分理由取消其中标资格，并列入供应商黑名单。

九、业务咨询联系方式

联系人：孔科长

手机：******

技术联系人：谢科长 ******

******有限公司

2025年8月4日

附件：云顶煤业煤仓安全管理系统招标技术要求：

一、项目概况：

近年来随着煤炭产业的快速发展，煤仓(含溜煤眼、溜杆眼、矸石仓，以下统称煤仓)作为煤炭储存和转运的关键环节，其安全性与稳定性越来越受到关注。传统的煤仓管理方式往往依赖于人力和经验，难以应对煤质变化、环境因素以及操作不当等带来的安全风险。2023年12月和2024年3月山西省连续出现两起煤仓事故，两起煤仓事故造成多人遇难，为形势整体向好的煤矿的安全生产造成严重的破坏影响。

为了切实加强井下煤仓（含溜煤眼、溜矸眼、矸石仓）安全管理，坚决遏制各类煤仓事故。国家矿山安全监察局于2024年印发《国家矿山安全监察局关于进一步加强煤矿煤仓安全管理的通知》(矿安〔2024〕10号)文件，对煤仓管理提出了相关要求。

计划实施井下四个煤仓安全管理系统，分别为：-6米主煤仓，及13050工作面煤仓、13020工作面胶带顺槽煤仓、13020工作面轨道顺槽煤仓。系统要综合考虑井下复杂、恶劣的工作环境，红外感应、视频AI分析、现场告警、信息发布等手段研发形成。在煤矿上筒仓建立煤仓上口危险作业区域电子围栏能够减小事故发生概率，保障人员生产安全。

二、建设标准、依据

本项目所有设备、工具、配件的设计、制造、试验和材料原则上满足国家标准(GB系列)及其它行业标准的要求。设计、制造及验收符合下列(包括但不限于)最新版本的要求。

? GA/T 1127-2013《安全防范视频监控摄像机通用技术要求》

? GA/T 367-2001《视频安防监控系统技术要求》

? GB/T 17963-2000《信息技术开放系统互连网络层安全协议》

? GB/T 2887-2011计算机场地通用规范

? GB 3836爆炸性环境

? GB 4942.2低压电气外壳防护等级

? GB 50215-2015煤炭工业矿井设计规范

? GB 51024-2014煤矿安全生产智能监控系统设计规范

? GB 51145-2015煤矿电气设备安装工程施工与验收规范

? GB/T 51272-2018煤炭工业智能化矿井设计标准

? AQ 1017-2005煤矿井下安全标志

? AQ 1043-2007矿用产品安全标志标识

? MT/T 661-2011煤矿井下用电器设备通用技术条件

? MT/T 772-1998煤矿监控系统主要性能测试方法

? MT/T 1116-2011煤矿安全生产监控系统联网技术要求

? 智能化示范煤矿验收管理办法(试行)(国能发煤炭规[2021]69号)

? 符合最新2022年版《煤矿安全规程》

三、系统建设技术要求

（一）系统建设内容

1. 电子围栏系统架构

煤仓上口危险作业区域电子围栏主要包含调度和现场两类设备，调度系统主要包含上位机和AI智能识别分析软件，现场设备主要包含矿用本安型图像处理摄像仪、矿用本安型热成像摄像仪、矿用隔爆兼本安型声光报警器、矿用浇封兼本安型直流稳压电源等设备组成。

系统拓扑图如下图所示：

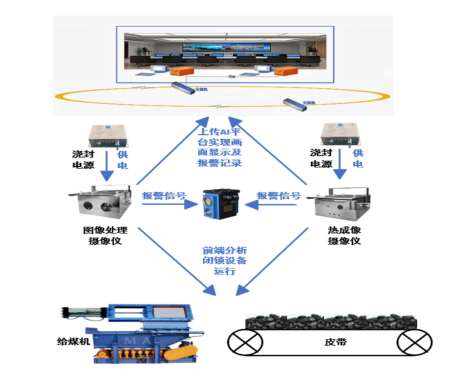

系统总体架构图

2. AI管理平台

进入系统首页展示为平台大屏界面，主要包含摄像仪统计、报警统计、4/6/8/9/16屏实时画面展示、报警趋势堆叠图、重点场所分析、实时报警提醒等模块布局，便于直观展示现场数据、报警信息及模型使用和训练等。平台支持后台添加删除设备，操作简单明了，方便后续我矿维护或新增设备。

(1)角色管理：使用管理员账号登陆煤仓智能安全管控平台平台，系统可以对不同用户设置不同的权限，保证系统的安全性和可靠性。

(2)数据记录与分析：系统可对监测数据进行记录、存储和分析，生成相应的图表和报表，便于用户了解煤炭储存状态和变化趋势

(3)异常报警：当监测数据出现异常时，系统可自动触发报警机制，及时通知相关人员处理。

(4)远程控制：用户可通过监控中心或云平台对系统进行远程控制，如设定报警阈值、调整传感器参数等。

(5)数据备份与恢复：系统可对监测数据进行备份和恢复，确保数据安全可靠。

(6)系统自检与维护：系统具备自检功能，可对自身运行状态进行实时监测；同时提供方便的维护接口，便于用户对系统进行日常维护。

(7)配置参数：根据实际需求，对系统参数进行配置，包括传感器类型、监测范围、报警阈值等

(8)报表生成：系统可根据需要生成各类报表，方便统计和分析。

(9)人机界面：监控中心提供友好的人机界面，方便管理人员进行操作和查看数据。

系统实际平台运行画面应如下图所示：

平台主界面

通道管理界面

3.煤仓AI图像识别电子围栏

（1）系统建设内容

通过筒仓、皮带机头等他重要区域，利用AI热成像摄像机（可见光红外双光）智能识别分析，实现人员入侵识别。一旦有人员进入到检测区域后，触发报警联动，可通过语音报警提醒相关人员立即离开危险区域。报警信息实时发送给AI分析平台，同时客户端软件弹窗并发出语音提醒值班人员及时处理。

（2）系统功能优势

①　可以远程选择是否投入闭锁继电器，极大程度上减少了在试运行过程中对生产的影响，此功能既可以在摄像仪网页上设备，也可以在专用的调试网页中设置。

②　摄像仪内置前端AI芯片，在断网的情况下能够在摄像仪本身独立本地识别，不依托外挂服务器。

③　热成像摄像仪内置超广角热成像摄像仪，对比传统热成像摄像仪可视角度更大，接近传统可见光，更适合矿井狭小的工作环境。

④　摄像仪的供电电源采用的是双路12V后备电源，供电断电后依靠电池仍然能够坚持四小时，且其供电线采用快插设计，方便后续更换位置。

⑤　摄像仪支持双向语音对讲，在安装过程中地面可以远程对讲调节摄像仪角度，也可以用于主动呼叫，在本次试运行过程中，减少了很多沟通中的不便。

⑥　热成像摄像仪带有两个摄像头，分别是可见光摄像仪和热成像摄像仪，该摄像仪可以根据实际使用场景灵活切换可见光识别和热成像识别。

⑦　产品可以持续训练升级、以满足不同场景的不同识别需求。在试运行期间，厂家收集了大量的识别样本，针对我矿“电子围栏”的人员识别模型进行优化升级，整体提高了识别率。

⑧　摄像仪带有四路喇叭嘴，方便设备级联。之前我矿所使用摄像仪多为三个喇叭嘴甚至只有两个喇叭嘴，常常无法方便地从设备内级联电源线及网线。

⑨　摄像仪带有四路继电器输出，方便闭锁多组设备，前期建设以预警为主，后期将直接连控煤仓上、下口设备。

⑩　系统可实现web发布功能，可以远程网页查看相关状态、数据，不控制。

4.煤仓煤位识别系统

在煤仓上口安装煤位传感器，并通过操作箱实时采集显示煤位数据，将所采集的煤位数据通过Modbus Tcp通讯协议实时上传至综合管控平台并开放通讯协议，方便各子系统接入。

系统拓扑图需如下图所示：

数据采集系统连接结构图

在-6m主煤仓采用矿用本安型雷达扫描成像仪对煤仓进行实时扫描，要快速、准确测量料仓内物料形状和质量，计算形成3D图像，同时输出物料的最高点、最低点、平均料位、物料体积、重量等信息，提供给相关的数据进行生产过程监测和控制。采用高分辨率、非接触、数据获取速度快等优点的三维立体成像技术，对物料表面进行多点扫描后形成三维图像，图像具有网格线和动态颜色变化的显示效果，可以准确直观的反映料面凹凸分布及煤仓挂壁情况。

（二）关键设备技术参数

1.矿用本安型图像处理摄像仪

（1）设备简述

KBA12（A）矿用本安型图像处理摄像仪为矿用本质安全型设备，除拥有传统摄像仪的功能外，还具有前端图像处理及报警功能，能够就地输出报警结果，也可依据报警模块应用于不同场景实现报警与识别的功能,能够根据预设的多个场景进行图像的处理（如：人员检测、区域入侵、安全帽检测、单轨吊识别、人数统计、人员脱岗检测、人员违规乘坐皮带、安全帽、躺皮带、皮带跑偏、激光测距、人员挂安全绳检测、护帮支护检测等）。支持划定4个报警分析区域。

（2）技术参数详情

产品名称型号：KBA12（A)矿用本安型图形处理摄像仪
序号	参数名称	参数详情
1	摄像头总成品牌	海康威视
2	机芯功能	内置前端AI分析芯片，在摄像仪自身实现前端图像处理功能
3	摄像仪像素	400W
4	自动对焦	支持
5	补光	自动白光辅助照明
6	强光抑制	支持
7	宽动态	支持
8	数字降噪功能	支持
9	移动侦测	支持
10	防爆标准	矿用本质安全型，防爆标志为“Ex ib I Mb”
11	防护等级	IP65
12	外形尺寸	338mm×213m×159mm
13	重量	约 4kg
14	额定工作电压	DC12V
15	最大工作电流	≤1.4A
16	水平清晰度	400TVL
17	灰度鉴别等级	7 级
18	最低照度	在最低照度 0.05Lux 下能看清实物
19	喇叭嘴数量	4个
20	告警输入接口	4路
21	告警输出接口	4路
22	以太网电口数量	2路
23	以太网电口传输速率	100Mbps
24	以太网光口数量	2路
25	以太网光口传输速率	1000Mbps
26	语音对讲	可以现场拾音监听，并支持语音对讲
27	声级强度	≥85dB(A)
28	麦克风输入接口	1路
29	声音输出接口	1路
30	语音报警器内容	可自定义上传报警语音支持不同报警区域播报不同语音，语音内容均可自定义
31	通讯功能	支持MODBUS TCP/RTU通讯读取开关量输入及控制继电器输出，方便融入自动化控制系统
32	平台功能	支持AI智能管理平台接入，可以独立向平台推送报警信息及报警抓拍图像，与AI智能管理平台组合形成系统
33	AI分析功能	内置前端AI分析芯片，在离线状态下支持本地AI分析功能，并可以根据报警情况实时输出继电器信号；支持人员入侵、安全帽检测、皮带跑偏检测、烟火识别、人员离岗检测等各类AI分析场景；
34	产品优势	可以独立组态并入AI管理平台、内置AI处理芯片可以实现前端分析、摄像仪可以离网独立分析运行、多种AI算法可配置调换、带有四路开光量输入可以识别设备运行状态、带有四路继电器输出可以闭锁设备运行或执行启停操作、双向语音对讲、可以搭配大功率扩音设备使用。

2.矿用本安型热成像摄像仪

（1）设备简述

KBA12R矿用本安型热成像摄像仪，适用于在煤矿井下有甲烷、煤尘等爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合。红外热像仪通过接收外界目标的红外辐射成像，并不依赖场景的光照条件，即使在黑暗条件下，也可呈现前方的清晰路况图像。

（2）技术参数详情

AI	AI分析功能	内置前端AI分析芯片，在离线状态下支持本地AI分析功能，并可以根据报警情况实时输出继电器信号；支持人员入侵、安全帽检测、皮带跑偏检测、烟火识别、人员离岗检测等各类AI分析场景；
	语音报警器内容	可自定义上传报警语音支持不同报警区域播报不同语音，语音内容均可自定义
	通讯功能	支持MODBUS TCP/RTU通讯读取开关量输入及控制继电器输出，方便融入自动化控制系统
热成像	传感器类型	氧化钒非制冷型探测器
	最大图像尺寸	160× 120（默认输出320×240）
	像元尺寸	17μm
	响应波段	8~14μm
	NETD（噪声等效温差）	≤40mk(@25°C,F#
	热成像镜头焦距	3mm
	MRAD（空间分辨率）	2.74
	热成像视场角	25°×18.7
	热成像近摄距	1.1m
	F值	1.1
	伪彩模式	白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种
可见光	传感器类型	400万星光级1/2.7" Progressive Scan CMOS
	分辨率	2688×1520@25fps
	最小照度	0.005Lux @(F1.2,AGC ON) ,0 Lux with IR
	快门	1/3秒至1/100000秒
	可见光镜头焦距	8mm
	可见光视场角	39.4°×22.1°
	日夜转换模式	ICR红外滤片式
	宽动态范围	120dB
	红外照射距离	最远可达30米
图像功能	双光融合	支持热成像通道融合可见光图像信息，提升热成像通道图像细节
	画中画	支持可见光通道以画中画形式叠加热成像通道画面
	智能信息叠加	支持可见光通道图像中叠加热成像信息（仅支持测温规则，测温值）
测温功能	温度异常功能	全屏测温专家模式：10个点，10个框，1条线总计21个测温规则
	测温范围	测温范围：-20℃~150℃或-0℃~550℃
	测温精度	测温精度：±2℃或者读数的±2%（取最大值）
	干节点输出	最多支持4个报警点关联干节点输出
	报警信号上报	通过网络协议实时上传温度异常报警信号
	ModBus TCP信号对接	支持ModBus TCP协议对接上传报警信号用于PLC控制
压缩标准	视频压缩标准	H.265/H.264/MJPEG
	H265编码类型	Main Profile
	H264编码类型	BaseLine Profile/Main Profile/High Profile
	视频压缩码率	32 Kbps~8Mbps
	音频压缩标准	G.711/G.722.1/G.726/MP2L2/PCM
	音频压缩码率	64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)
光纤指标	传输距离	≤20km（矿用单模光缆），双芯、单芯模式可选
电口指标	传输距离	≤120m
网络功能	网络协议	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
	用户管理	支持三级用户权限管理，管理员、操作员、普通用户
	安全策略	支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
	传输接口	百兆电口2路，百兆光纤2路
其他	电源供应	DC12V±25%
	功耗	12W
	工作温度和湿度	-30℃～60℃, 湿度小于95%(无凝结)
	防护等级	IP65
	防爆等级	IK10、Ex[ib]I Mb
	重量	3.3kg
	尺寸	300×169×107（mm）

3.矿用隔爆兼本安型声光报警器

（1）用途

KXB127矿用隔爆兼本安型声光报警器，采用性能先进的单片机做主控器，并配以高保真的语言发生芯片（可根据用户需要修改语音）。该产品有接点输入控制功能，通过简单的设置，可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车拐弯处作为安全警示信号之用。该产品发出语音提示的同时，发出红色闪光警示信号，以提示行人。具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。

（2）防爆型式

报警器属隔爆兼本安型，防爆标志为“Exd[ib]IMb”。

（3）工作环境

a) 大气压：80kPa~106kPa；

b) 空气相对湿度不大于95%（+25℃时）；

c) 环境温度：0℃~+40℃；

d) 有甲烷及煤尘爆炸危险的煤矿；

e) 污染等级为3级,但无足以腐蚀金属或破坏绝缘的气体、蒸汽的地方。

f) 振动：加速度幅值50m/s2；

g) 冲击：峰值加速度500m/s2。

（4）主要技术参数

a)电源额定电压：AC127V，电压允许波动范围为额定值的75％~110％；

b)本安参数Uo：DC12.4V；

c)本安参数Io：1.2A；

d)音响强度：≥105dB；

e)光可见距离：黑暗处50m可见；

f)闪光频率：25次/分。

（5）结构

该报警器由一个隔爆腔和两个本安腔组成，隔爆腔内含有变压器、电源板、控制板。隔爆腔设有4个喇叭口，可通过φ8-φ12.5的电缆。其中本安腔内有一个扬声器、LED发光板。

（6）工作原理

该报警器有控制电路和语音电路以及发光电路组成，报警器上电后，主控制器自动读取由数码盘设定的语音地址。当主控制器接收到输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色信号。

4.矿用本安型雷达物位扫描仪（主煤仓用）

（1）概述

GUL60K矿用本安型雷达物位扫描仪本质安全型产品，适用于具有瓦斯、煤尘等爆炸性气体的工作环境，防爆标志为“Ex ib I Mb”。该型号是我公司在多年从事雷达物位仪产品开发、应用的基础上，根据市场需求和高频雷达测量特性设计研发的产品。矿用本安型雷达物位扫描仪基于调频连续波（FMCW）雷达物位测量技术，实现了对物料的多点扫描及 3D 成像。

（2）工作原理

矿用本安型雷达物位扫描仪利用高频电路产生特定调制频率（FMCW）的电磁波，并通过天线发送电磁波和接收从目标反射回来的电磁波，根据发送和接收电磁波的频率相位差，获得目标点的物位高度。高频电磁波在一些强粉尘、泡沫、水蒸气，结晶、喷淋等恶劣工况下都具有良好的测量效果。

矿用本安型雷达物位扫描仪采用专有的电磁波束扫描方案，得到当前扫描位置的三维坐标信息，将一个扫描周期内的所有扫描点的汇总后，再由 3D 成像算法计算拟合，准确还原料仓的物位高低形态。

（3）性能参数

①　量程：60m ；

②　工作频率：120-140GHz；

③　扫描点数：≥18000点；

④　扫描角度：水平 360° 俯仰±90°；

⑤　最大发射功率：12dBm；

⑥　信号格式：4-20ma/RS485/MODBUS TCP；

⑦　供电电压：DC 12～24V；

⑧　方位角/俯仰角度分辨率：1.5°；

⑨　工作温度：-40℃～70℃；

⑩　显示方式：5寸LCD模拟显示。

5.矿用浇封兼本安型直流稳压电源

（1）产品概述

KDW660/12B矿用浇封兼本安型直流稳压电源，适用于有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备提供不间断DC12V电源。

（2）技术参数

①供电电源：

a）外形尺寸（l×b×h）mm：220mm×211mm×94.5mm；

b）重量：约6kg；

c）额定供电电压：AC127/660V；

d）输出电压：2路额定电压12V，额定输出电流1.0A；

e）过流保护值：不大于1.6A；

f）短路保护值：不大于100mA。

②备用电源：

a）最高充电电压：DC17.5V～DC19.5V；

b）充电截止电压：DC18.0V～DC20.0V；

c）放电终止电压：DC11.0V～DC13.0V；

d）备用电源工作时间：额定负载下不小于2h；

e）最大充电电流：≤1.2A。

（3）功能

采用航空插头快捷连接方式，提供两路12V本安输出电压，停电时备用电源工作，不间断供电保持稳定电源稳定输出，后台监控电源运行情况。

6.矿用本安型雷达物位仪（采区煤仓用）

（1）概述

矿用本安型雷达物位仪（以下简称物位计），系本质安全型，防爆标志为“Exib I Mb”。主要用于料仓仓位的测量，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。

（2）结构特征与工作原理

①结构外形尺寸

②工作原理

本产品采用FMCW（调频连续波）雷达物位传感技术，FMCW雷达仪表可发射微波到介质表面，并连续调频。同时，接收器连续接收，发射器和接收器之间的频差与到物料的距离成正比。

（3）技术特性

①技术参数

（a）测量原理:连续调频波雷达物位测量;

（b）频率:K-波段（24GHz）;

（c）最小测量距离距离喇叭末端50cm;

（d）最大测量距离 60m;

（e）输出本安型：电流 4-20mA、频率信号 200-1000HZ、 RS485信号 (符合modbus协议）；

（f）供电：18VDC-24V DC;

（g）发射角度：11度；

（h）Ui: DC24.3V , Ii: 500mA , Ci : 0.2uF , Li :0mH 。

②正常工作条件

（a）大气压力：80～106KPa;

（b）周围介质温度不高于+40℃，不低于-20℃；

（c）周围空气相对湿度不大于95%（20±5℃）；

（d）在无显著摇动和冲击振动的地方；

（e）在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；

（f）在无滴水及液体浸入的地方。

7.矿用本安型操作箱

（1）设备简述

该设备占用空间小，移动方便。带有十九路开关量输入点，能满足绝大多数就地操作箱的使用场景。带有十英寸触摸屏可以直观的显示现场工况，可接入各类自动化系统现场操作与显示的终端。

（2）主要功能

①　控制功能：系统具有远程集中控制、就地控制、检修控制及点动控制方式，各种控制方式有可靠闭锁功能。

②　显示功能

a）控制模式显示及切换功能，实时显示当前控制模式，并根据控制模式赋予不同的操作权限。

b）通讯故障检测功能，实时显示关联设备的通讯状态。

c）联网功能，系统预留RS485、RS232、以太网等通讯接口，可全矿井监控系统无缝连接。

8.矿用隔爆兼本安型直流稳压电源

（1）设备简述

KDW660/18B 矿用隔爆兼本安型直流稳压电源内置电源管理芯片，同时支持MODBUS TCP通讯协议读取电池状态，电源有 3 路本安直流电源输出，适用于向矿用本质安全型设备提供电源。

（2）技术参数

①　外形尺寸（长×宽×高）：338×361×168(mm)；

②　重量：约26Kg。

（3）供电电源

①　额定供电电压：AC 660V；

②　电源电压波动范围：95V～726V；

③　输入视在功率：≤200VA。

3路本安直流电源输出（3路输出不共地）

输出电压范围：DC12/18/24V(出厂可以调整）。

（4）备用电源参数

①　型号规格：采用 20 节 NI-MH F 13000mAh 1.2V 密封式金属氢化物镍电池电池串联，每节电池容量 1.2V/13000mAh；

②　供电时间：不小于 4h；

③　转换时间：≤0.5s；

④　最高充电电压：≤32V；

⑤　放电终止电压：19V～21V。

（5）通信接口（本安）：

①　数量：1 路；b) 传输方式：TCP/IP 以太网电信号；

②　传输速率：10/100Mbps 自适应；

③　信号工作电压峰值：≤2.5V；

④　最大传输距离：50m（使用 MHYVRP 电缆 4×2×1/0.75mm）。

（6）功能

①　电源具有过流、短路保护功能，故障排除自恢复功能；

②　电源具有后备电源功能；

③　电源具有通过以太网电信号与上位机通信功能，可由上位机远程控制电池的充电和放电；

④　备用电池的电池管理系统具备单体电池过充电压、单体电池过放电压、充电过流、放电过流、输出短路等保护功能；

⑤　电源具有电源管理系统，通过网络传输至上位机，现场 2.4 英寸液晶屏显示功能，可显示备用电池剩余电量百分比、电池电压、电池充电和放电电流等参数。

（7）设备清单

序号	名称	型号	单位	数量	备注
一、上位机监控系统
1	工控机	I7处理器,16G 内存，2G显存，硬盘1T含音箱、显示器、无线键鼠	套	2	主备机配置：主机用于系统管理配置，及系统维护，备机用于显示系统界面，报警监控处置

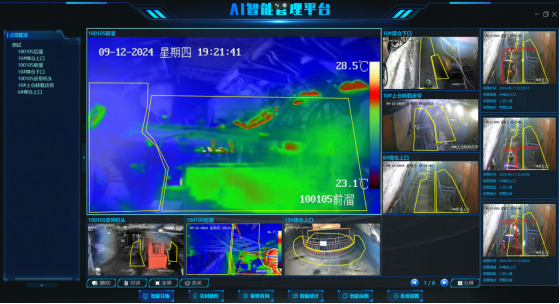

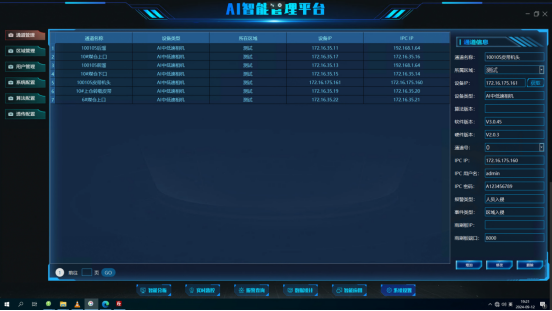

2	煤矿图像识别智能控制系统	V1.0	套	1	带有软件著作权证书
3	雷达物位3D扫描成像系统	定制开发	套	1	实时显示3D扫描成像效果及煤仓煤位信息（配套管理显示装置）
二、井下设备

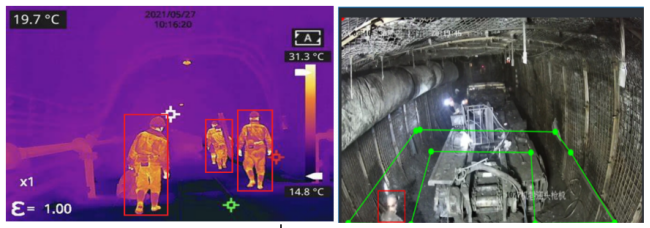

1	矿用本安型图像处理摄像仪	KBA12(A)	台	12	识别筒仓上口及给煤机周边危险区域人员入侵，每个筒仓配置3台
2	矿用本安型热成像摄像仪	KBA12R	台	5	红外识别识别人员闯入，每个筒仓配置1台
3	矿用隔爆兼本安型声光报警器	KXB127	台	8	每个筒仓配置2台，分别安装于煤仓上下口
4	矿用浇封兼本安型直流稳压电源	KDW660/12B	台	16	每个摄像仪配置一台，用于设备供电，带有4小时后备电池

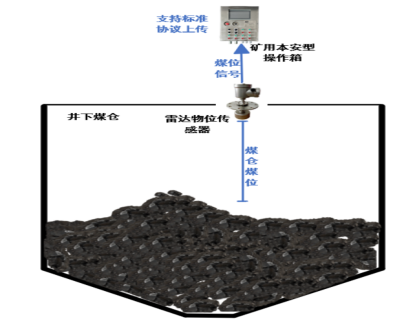

5	矿用本安型雷达物位仪	GUL60	台	3	每个筒仓配置1台，用于监测煤仓煤位
6	矿用本安型操作箱	CXH12	台	4	每个筒仓配置1台，用于就地显示煤仓煤位，并将煤位信号上传至环网，方便其它系统接入
7	矿用隔爆兼本安型直流稳压电源	KDW660/18B	台	4	每个煤仓上口配置一1台，用于雷达物位传感器和操作箱供电，带有4小时后备电池供电
8	矿用本安型雷达物位扫描仪	GUL60K	台	1	主煤仓装设一台，用于探查主煤仓仓壁粘煤、煤位、温度等情况，直观显示主煤仓仓容情况
三、其他辅材（满足现场安装需要）
1	煤矿用通信电缆	MHYVP 40.75	米	600	矿用信号电缆
2	煤矿用通信电缆	MHSYV-5 4×2×0.5	米	800	矿用网线
3	矿用电力电缆	MVV31.5	米	600	电源线
4	矿用本安电路用接线盒	4通	个	16	信号线缆分线
5	辅材	满足现场使用需求	批	1	1.包含工具、扎带、线缆标识牌等辅材；2.包含6m长操作机柜1套（现场测量制作）。
